城市供水系统是现代生活和生产过程中不可缺少的重要的公共设施之一，直接影响到人们的工作和生活，所以责任重大，提高供水系统的安全可靠性及供水质量等也是个急需解决的问题。通常情况下，水厂（包括一级提升泵，处理工艺，二级泵房）、增压系统及其供水管网系统组成城市供水系统。 其中，水厂作为系统的源头，承担着产品生产和初级运输任务，二级提升（把水从水库输送入管网系统）由水泵完成。对大规模水厂而言，出水泵一般都由高压电机驱动。如今，随着政府"节能减排"政策影响以及高压变频器的逐步普及，高压变频器拖动高压电机运行已不常见，然而，高压变频器作为电力电子技术的复合体，也有出现故障的时候，快速的维修，找出故障点，这点对水厂来说，特别重要。下面为我们公司在某水厂维修的整个过程，与大家分享，希望大家能有所收获。

2012年12月份，苏州某水厂有台西门子罗宾康变频器出现故障，送上控制电后，键盘显示"Wago Communication Fault"（Wago 通讯故障），客户现场技术人员咨询我方的技术人员协助排查，最后发现给Wago电源输入端的熔丝断开。之后现场人员更换新的熔丝，再次上控制电源，故障依然存在。

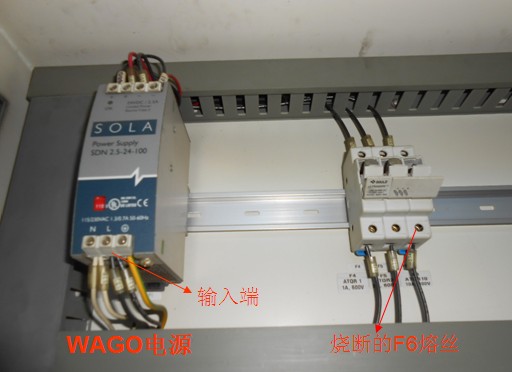

最后，客户向我方申请现场服务。我方迅速响应，在不到2个小时的时间内，我方现场服务工程师到达现场。故障变频器未上控制电源，由于F6熔丝烧断，怀疑有短路现象，所以没有立即送控制电源。用万用表电阻档测量Wago电源的电源输入端（120V输入），电阻值为0.3欧姆。把Wago电源输入端的电源线拆下，再次测量Wago电源输入端，电阻值无穷大，判断wago电源内部没有短路。测量拆下来的电源线，导通。这电源线有两路，一路接到接线端子排上（T5变压器输出120V到端子排上），另外一路连接到Wago的电源模块750-612上。

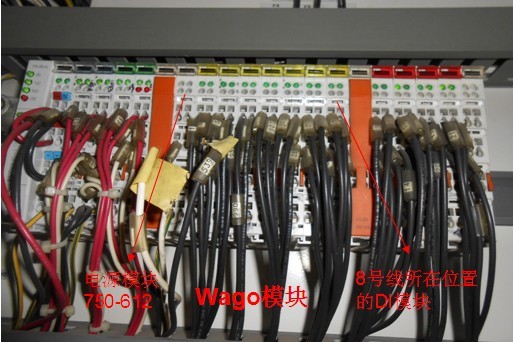

测量端子排的通断，导通，分析后判断属于正常情况，原因是T5变压器的二次侧绕组形成回路。测量另外一路电源线（接到Wago的电源模块750-612上）的通断，导通，这时判断Wago电源模块750-612故障。更换上好的Wago电源模块750-612，更换上新的熔丝，送控制电源，键盘还是显示"Wago Communication Fault"。测量更换上去的熔丝，阻值无穷大，熔丝烧断。此时意识到，之前判断Wago电源模块750-612 有问题，是不成立的。Wago电源模块750-612主要给DI模块750-406（数字量输入模块）供电。于是将用万用表测量DI模块750-406，发现L端（120V）与接地端导通，拔掉刚测量的DI模块750-406，测量下一块DI模块750-406的L端（120V）与接地端，依次往下测量，最后发现在最后一块DI模块750-406上的L端（120V）与接地端仍然导通。

拔掉最后一块DI模块750-406的端子号为8号导线，L端（120V）与接地端不导通这时，确定故障点在最后一块DI模块的8号导线上。由于8号线接到变频器的外围电路上去了，所以初步判断短路点在外围电路，于是将情况告知客户，让其盘查下外围电路。由于8号导线对正常运行变频器不影响，于是把这根8号导线用绝缘胶带包起来，待客户找到外围电路的短路点后，再将其接回去。恢复变频器，更换上新的熔丝，送控制电源，键盘显示正常。

   这个短路点隐藏的很深，该短路点不在变频器本体上，而且有可能的短路点，经过用万用表测试均是导通的，这必须对该变频器了解深刻后仔细分析，才能排除干扰，找到真正的短路点。

   在水厂中使用的高压变频器不仅在保证人们的生活用水和生产用水上，十分关键，而且其节能效果也是非常明显的，给水厂带来显著的经济效益，所以，对高压变频器良好的维护保养是非常有必要的，当变频器出现故障时，应快速的找出故障点，尽量减少因变频器停机而导致的损失。
