中压交流传动

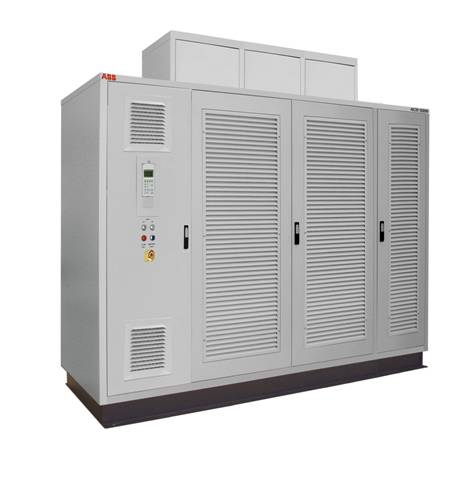

ACS5000，1.5MW---21MW，6.0-6.9KV
ACS5000----与众不同
ABBACS交流标准传动平台的演进，带来了一款具有高效率、高可靠性及占地面积小的ACS5000变频器，用于驱动6.0kV~6.9kV的电机。
1、引领潮流
作为交流变频器技术的创始者，ABB拥有35年以上的应用诀窍，涉及到所有的工业领域。ABB一直深谙如何将客户需求转化为可靠的世界级产品，满足客户未来的需求。
2、演进带动革命
ACS5000基于ABB著名的ACS平台，该平台已用于全球上千台变频器。结合现有ABB中压变频器产品已经证明的模块化设计与电平无熔断器电压源型拓扑结构，为变频器行业带来了革命----变频器瘦身，提高可靠性和效率，为市场提供了应用友好的大功率变频器。
所开发的ACS5000专门来满足数量不断增长的应用需求，而这些应用时在高达6.9kV的标准电机的驱动下运行的。
优点:
l 部件数量较少，可靠性很高
l 多电平无熔断器拓扑结构，结合IGCT和DTC技术使得系统效率量非常高
l 功率密度较高，占地面积较小
l 36-脉冲配置，优化的电网友好型
l 效率高，安装、调试及维护简单，拥有成本较低
l DTC,无与伦比的控制性能
l 适用于标准电机
ACS5000-性能较高，成本较低
ABB工程师开发了在可靠性、效率以及功率密度等特性上优于其它中压变频器的变频器，这些特点对客户的成本都会产生积极地影响。
1、可靠性很高、效率很高
借助于以及证明的部件及创新性拓扑结构的组合，ACS5000可靠必与效率在市场上无与伦比。
2、IGCT半导体
ACS5000采用先进可靠的功率半导体开关器件IGCT。其综合了以下两种传统半导体技术的优点：IGBT/IEGT的高开关频率以及GTO以及证明的可靠性与低损耗。
IGCT的部件数量更少，复杂程度降低，变频器更加高效、可靠。
3、长寿命直流回路电容器
在直流回路中，使用了先进的、自愈式且环保的金属箔电容器。这种电容器是按照长寿命设计的。与不可靠且维护量大的电解式直流电容器设计相比，ABB利用该技术使其明显与众不同。
4、无熔断器
变频器设计不需要任何中压功率熔断器。众所周知，熔断器可靠性差，价格昂贵，易老化。ACS5000抛开了传统熔断器而使用了更为先进的IGCT晶闸管，为功率部件提供了更加快速、可靠的保护，ACS5000保护机构在25微秒以内做出响应这比熔断器大约快200倍。
5、功能强大、应用友好
在ACS5000开发期间，对整个传动系统进行了特别的关注，以提供结构的高适应性，并确保强大的功能和良好的应用性能。
6、占地面积较小
ACS5000基于一种独特的概念，实现了高达6.9kV电机的驱动，而没有让变频器更加复杂化，借助于多电平无熔断器电压源型逆变器（VSI-MF）拓扑结构，不用串联半导体，就可获得更高的电机高压。对于整个变频器（包括控制、冷却及辅助组件在内）来说，将部件数量降至很少，可实现高达每立方米1 MVA的功率密度，在中压变频器吗市场上，这是无与伦比的。
7、电机友好性
ACS5000配备36脉冲二极管整流器，可将谐波降低至很低。其满足IEEE，IEC及EN规定中对电流和电压谐波失真的严格要求。在应用一个新变频器时，这就无需进行昂贵的谐波分析或安装电网滤波器。
8、性能强大
快速、精确的过程控制与低能耗相结合，为其赋予了很高的性能。ACS变频器控制平台是ABB闻名遐迩的直接转矩控制（DTC），带来了很高的转矩与速度控制性能以及很低的损耗，在中压变频器中首屈一指。在所有条件下，与其它控制方法相比，变频器的控制传递，平滑，且电机的噪音显著降低。
9、确保人生安全
为了获得很大的变压器灵活性，ACS5000空冷变频器可以提供一个独立的输入变压器，或在较低的功率范围内，提供一个集成变压器。
集成变压器拥有简单，便携的安装与调试，独立的变压器则可以进行灵活的变压器配置，根据用户的现场结构，可以讲变压器放置于室内或室外。
ACS5000适用于感应及同步电机
1、ACS5000用于感应电机
鼠笼式感应电机因其多功能性，可靠性及简便性而广泛应用于工业领域。
ACS5000可用于驱动高达20MW的感应电机，适用于风机、泵、压缩机及传动带等工业领域。
2、ACS 5000用于同步电机
ACS5000可用于控制同步电机。通常，同步电机可以提供更高的功率输出，除此之外，同步电机还可以提供更宽的弱磁区以及具有高效、高性能的运行特性。
