多传动的原理是公共直流母线电压由装置中唯一的整流单元提供直流电压，公共斩波器为连接到直流母线的多个逆变单元提供制动。整流单元有多种选择，从简单的二极管整流单元到复杂尖瑞的有源IGBT整流单元。
多传动结构简化了整个装置的安装，并且带来了以下优点：
●节省了布线、安装和维护费用。
●节省了空间。
●减少了器件数量，提高了可靠性。
●减小线电流并且简化了制动装置。
●公共直流母线实现电能循环，可以实现电机到电机的制动而无需制动斩波器或能量回馈单元。
●多传动的公共整流单元确保了装置整体安全性和控制功能。
多传动模块简介

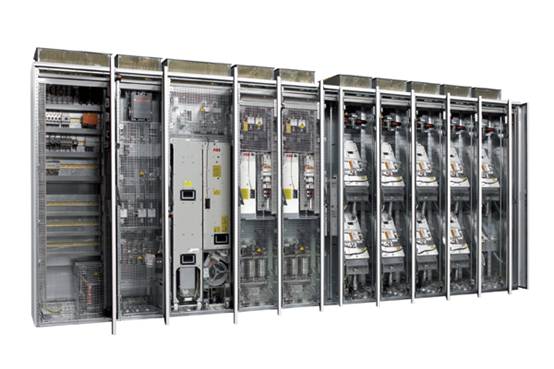

多传动模块具有紧凑的模块化设计，很宽的功率、电压范围和多种可选件，从而提供了优化、简单的柜体安装方式。灵活、可编程的多传动模块可以满足不同工业现场的多种应用需求。节省空间、易于维护、真正可定制的解决方案正是用户需要的特性。
多传动的应用领域
总体而言，ABB多传动可以应用于任何多个传动点组成的某个过程控制。多传动的公共整流单元实现了装置的整体安全性和控制功能。工业传动中电机轴承的耦合程度可紧可松。在强耦合的应用中，如造纸机，在多个传动点间，每一个单独的ABB传动模块提供转矩和控制信号的高速通讯，可以控制纸张的张力。而在别的场合，轴承是弱耦合的应用中，如离心榨糖机，每一个驱动模块可以编程设定速度，以达到整体节电的目的。这仅仅是ABB多传动的广泛应用中的两个例子，而在这些应用中，ABB多传动与其它类型的传动结构相比具有巨大的优势。
|
特性 |
优点 |
说明 |
|
紧凑的结构完善的技术 | ||
|
集成化和紧凑的尺寸 |
尺寸小，可选件内置于传动 |
模块尺寸大幅度减小。多传动组柜平均长度减小为原来的 一半 |
|
结构更简单 |
模块化冗余设计 更少的配件 改进的设计 |
有7种不同尺寸模块可供选择(R2i-R5i，R7i,R8i)。电机逆 变器功率范围从3kVA起。整流单元功率范围从70kVA起。 210～6900kVA的全部功率范围由R8i单元单个模块或并联 连接配置而成。4个型号的二极管整流单元覆盖了200～ 4540kVA的功率范围。模块内置插接端子，易于装配。模 块配备有滚轮，方便了快速维护。模块可以自由并联连接 以获得更大的输出电流。这使得数量较少的模块尺寸和更 少的备件成为可能 |
|
多种可选件 |
ABB提供满足用户要求的标准解决方案 |
在整个产品范围内支持用户解决方案 |
|
通用性的ABB传动技术 |
工业传动技术平台 |
通用性的控制平台、软件、相同的备件、更少的培训 |
|
用户接口 | ||
|
友好的用户接口 |
简单快捷的调试和操作 |
可以简易的使用PC机软件工具进行调试、维护、监视和编 程。控制盘具有清晰的字符显示 |
|
多种连接和通讯方式 |
标准I/O端口可以满足多数需求。支持多种现场总线协议 |
I/O端口可以扩展。 I/O端口满足PELV(EN 50178) |
|
扩展编程功能 |
使用灵活。在一些应用中可以替代继电器甚至PLC |
两种可编程能力： 1.参数编程(标准功能) 2.自定义编程(可编程的自由功能块) -标准特征 -作为可选件可以使用更多的功能块 -全部I/O都可以编程 |
|
工业应用设计 | ||
|
更宽的功率和电压范围 |
一个产品系列适合所有应用，提供了传动的 标准界面，减少了培训和备件 |
|
|
多种防护等级可以选择 |
适合各种环境的应用 |
除制动电阻柜为IP21防护等级，其他为IP21-P54可选的防护等级 |
|
坚固耐用的主电路设计 |
适合重载工业应用，可靠性高 |
器件选型依据重载负荷和长使用寿命。先进的热模型允许重载应用 |
|
强大的保护功能 |
增强可靠性，减少生产过程的中断。提供对 电机和生产过程的保护 |
可以设置的限值提供对其它设备的保护 |
|
I/O口电气隔离 |
安全可靠操作而无需单独绝缘端子和继电器 |
隔离的输入信号的继电器和继电器输出作为标配 |
|
所有接线端子满足工业需求 |
端子尺寸可以使用铝制电缆。 I/O端口接线无需特殊工具 |
|
|
通过多种认证： CE, UL, cUL,CSA, C-Tick, GOST R |
安全的产品可以在世界各地使用 |
|
|
满足各种应用的可靠性能 | ||
|
DTC，精确的动态和静态速度及 转矩控制 |
即使无脉冲编码器也可提供优异的过程控制-提高产品质量和生产力、增加设备可靠性、降低投资成本 |
|
|
DTC，高过载能力和高起动转矩 |
高可靠性，传动无需加大选型也能平稳起动 |
|
|
DTC, 高速控制 |
避免不必需的跳闸和生产中断 |
对负载和电压波动快速反应避免跳闸 利用负载的动能实现低电压跨越 优化磁通减小电机损耗 |
|
DTC, 磁通优化和精确的电机模型 |
提高电机和传动的效率—节约成本 |
|
|
DTC, 友好的机械设计 |
减小对机械装置的压力提高可靠性 |
无转矩冲击 无转矩纹波，转矩波动很小。有源振荡阻尼同样适用于ACS800-207 |
|
DTC, 电网侧整流控制 |
对有源整流单元实现高性能、强有力的控制 |
|
